チップソー切断機TIP SAW CUTTER

兼用切断機標準品

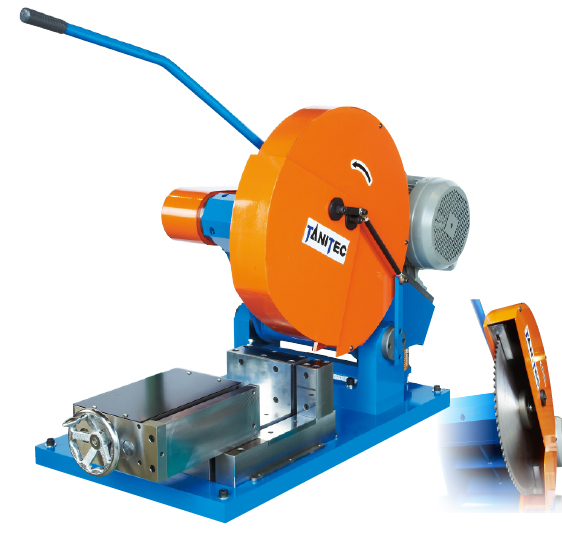

メガカッター TDC-560

7.5KWモーター搭載の大径据え置式チップソー切断機。 振れ止めによる安定したバリのないきれいな切断面が得られます。 安全面では鋸刃フルカバー、チップソーはφ560の低騒音タイプ装備です。

■仕様

  TDC-560
主軸モーター 7.5kw 6P
回転数

50HZ:520rpm 60Hz:640rpm

電源

三相 3phase AC200V 50/60Hz

重量 650Kg
寸法 1500L×750D×1000H(概算値)

仕様鋸刃

ドライチップソー φ560×100Z

■最大切断能力

丸管 190.7mm
角管 150mm ×150mm
矩形管

125mm × 200mm

厚み

12.0mm

  • ● φ190を一発切断!
  • ● 安定した切断
  • ● バリのないきれいな切断面

画像

兼用切断機標準品

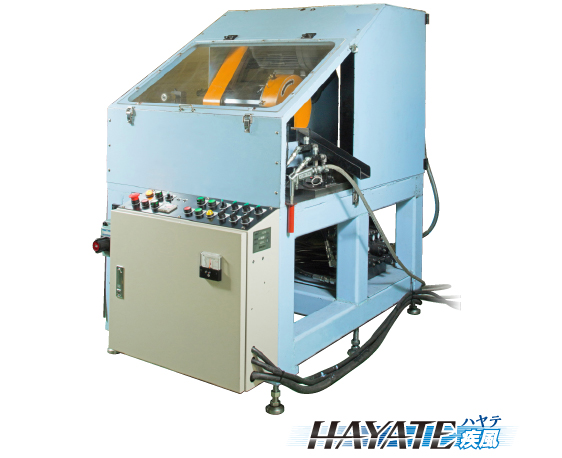

超高速パイプ専用自動切断機 HYT-260

天人チップソーとの組み合わせで、造管スピードに追随する超高速切断機。

■仕様

  HYT-260
操作 クランプ・切断自動
主軸モーター 7.5kw 4P インバーター制御
回転数 980rpm
駆動 油圧 7.0Mpa
切断ヘッド上下、クランプ開閉、リトラクト機構
使用チップソー φ260
電源 3相 AC200V
その他 切込速度はコントロールバルブで調整可能、
クランプは供給側と排出側の両クランプ。
ミストオイル使用

■最大切断能力

角度 90°切断
丸管 63.5mm
角管 50mm×50mm
矩形管

70mm×40mm

  • ● 超高速切断

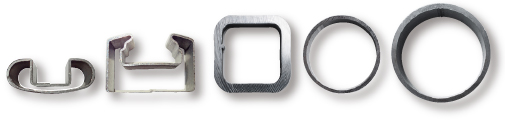

  • ● 綺麗な切断面

画像

■オプション ローラコンベヤ・定寸ストッパー(mm)

製品 長さ ローラ幅 ローラ経 ピッチ
供給コンベヤ 1000~8000
(500mm単位)
300 φ38 100
排出コンベヤ 1000~4500
(500mm単位)
定寸ストッパー 1000 1500 2000 3000 - - -
測定長さ - - -

兼用切断機

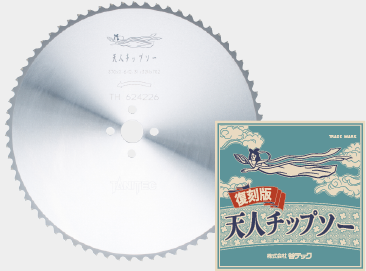

天人チップソー

“疾風”との組み合わせで綺麗な切断面、超高速切断など切断品質の飛躍的向上が得られます。

図

画像
