全自動切断機FULLY AUTOMATIC CUTTING MACHINE

兼用切断機標準品

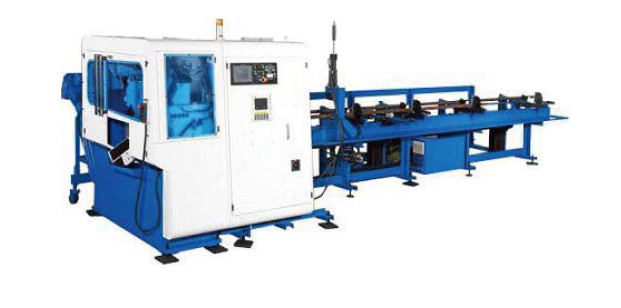

SAシリーズ SA-78NCE

近年、ハイテンションパイプの用途は自動車産業や、家具製造などで、 地球温暖化 防止策として世界的な広がりを見せています。 材料の削減と低燃費化の為、厚肉パイプや中実材を薄肉のハイテン材に置き換え、 強度と安全性を損なわずに軽量化が可能となっています。 従来の普通鋼（400 ～ 500MPa）に対して、高強度（800 ～ 1200MPa）の材料 が、自動車の車体（シャーシ）や衝突緩衝材（インパクトビーム）に多く使用され るようになりました。

特徴：

  1. メタルソー・チップソー兼用切断機です。

  2. 多用途の切断が可能です。

    • SA-78NCEは2種類の鋸が使用でき、高張力鋼（ハイテン）や厚肉パイプなど にはチップソー、普通鋼や薄肉ステンレスパイプなどにはメタルソーを推奨します。
      切断可能なパイプの形状は、丸、長方形、正方形などです。
    • 刃物振れ止め装置やギヤーのバックラッシュ対策にブレーキ装置を標準装備することで、チップソーの使用を可能にし、引張強度1200MPaまでのハイテンション（高張力鋼）の切断を可能にしました。
    • 特に自動車のインパクトビームやシャーシの切断に適しています。

  3. 高効率の材料送りシステムにより高生産性を実現します。

    • 切断ヘッドと材料の送り（ピンチローラ）にはACサーボモータを使用しています。
    • 製品長さ2ｍ、3ｍ、4.5ｍと、原管長さ6.5ｍ、8.5ｍ、12.5ｍを組み合わせて選択できます。

  4. 簡単操作のタッチスクリーン

    • 切断材、使用鋸等の条件を入力することで推奨値の切断条件が表示され、ファイルNoごとに、メモリされファイル管理できるので入力ミスの防止になり、簡単操作で安定した切断が可能です。

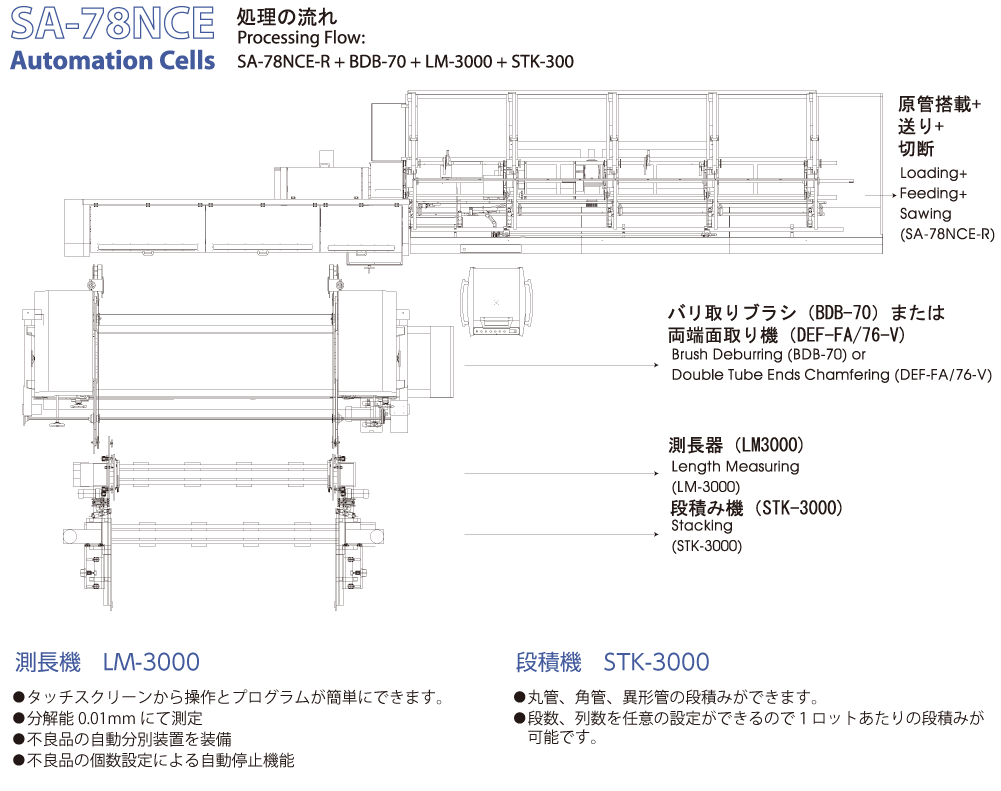

  5. オートメーションセル化

    様々な自動化要求に対応できるよう、切断後のラインを任意に選択でき、オートメーションセルを構成できます。

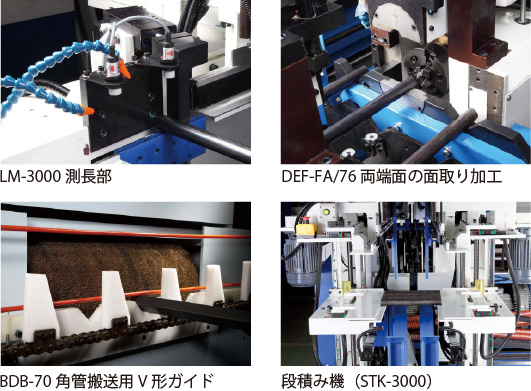

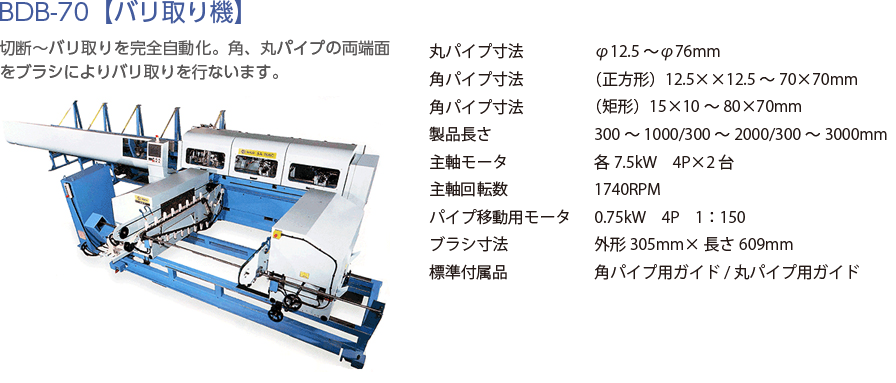

    • バリ取機 BDB-70
    • 面取り機 DEF-FA／76（FM-76）
    • 測長機 LM
    • 段積機 STK

切断実績＜参考例＞

仕様刃物 ：チップソー φ285×120Z
切断材 ：ハイテン材　50×30×1.2mm短形管　切断長さ370mm
切断数 ：450本/時間（先端カット有り、17本/原管の場合）

画像

画像

L2=6500 L2=8500 L2=12500
L 2000 3000 4500 2000 3000 4500 2000 3000 4500
L3 10000 10900 12400 12100 12900 14400 16000 16900 18400

■仕様SA-78NCE（左から搭載）SA-78NCE-R（右から搭載）

切断能力 丸管 φ10～φ76mm
正方形 10mm×10mm～70mm×70mm
長方形 15mm×10mm～80mm×70mm
中実 φ12～φ30mm
使用鋸刃 チップソー φ285×2.0×32H
メタルソー φ200~φ275×2.0×32
最小切断長 50mm
最大切断長 2000mm/3000mm/4500mmから選択
定寸ストッパーの数 1基または2基から選択
原管長さ 3.0～6.5m/8.5m/12.5mから選択
主軸回転数 50～300rpm
材料送り速度 0.35～2.8m/sec
鋸刃の潤滑 オイルミスト
切断ヘッドの送り ACサーボモータ
材料の送り ACサーボモータ

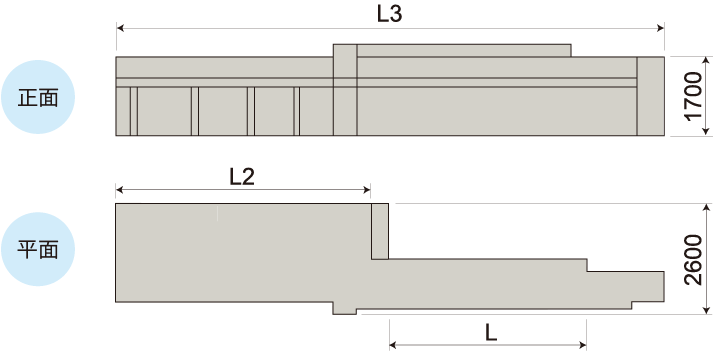

寸法 L =3000mm 10900mm×2600mm×1900mm（L×W×H）
重量 L2=6500mm SA-78NCE　3410kg
MB6 2050kg

※引張り強度500MPa以下の普通鋼および1200MPa以下の高張力鋼を切断できます。

※引張り強度1200MPaの高張力鋼では切断能力はφ76ｘ2ｍｍとなります。

画像

画像

画像

画像

■仕様

BDB-70 DEF-FA/76-V3 LM-3000 STK-3000
処理能力 丸管 φ12.5～φ76mm φ16～φ76mm φ16～φ76mm φ16～φ76mm
正方形 12.5×12.5mm～70×70mm - 12.5×12.5mm～70×70mm 12.5×12.5mm～70×70mm
矩形 15×10mm～80×70mm - 15×10mm～80×70mm 15×10mm～80×70mm
長さ 300～3000mm 250～3000mm 300～3000mm 300～3000mm
測定精度 - - +/-0.01mm -
寸法（L×W×H） 5900×2600×1500mm 2560×1220×1800mm 3950×1140×1290mm 4230×1540×1500mm
重量 3270kg 1470kg 980kg 880kg

全自動切断機標準品

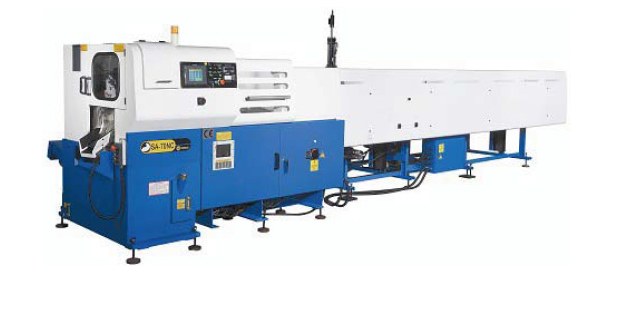

SAシリーズ SA-77NC

全自動切断機標準品

SAシリーズ SA-115NC

特徴

  1. 省資源

    • 最小残材長さ25mm+α( 切断長さ) 残材長さが短く材料の歩溜まり向上

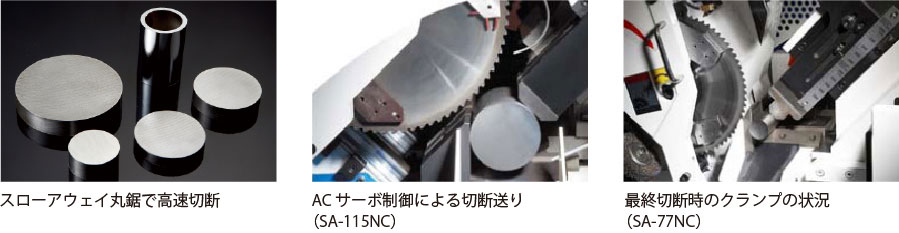

    • 薄鋸のスローアウェイ丸鋸を使用してさらに歩溜まり向上

  2. 生産性の向上

    • 薄鋸のスローアウェイ丸鋸を使用し高速で切断します。
      サイクルタイムの例
      1. SA-77NC-NF　切断材：φ40mm 真鍮　L=56.5mm　3.7 秒
      2. SA-77NC-U　切断材：φ30mm S45C　L=20mm　4 秒
      3. SA-115NC-U　切断材：φ100mm S45C　L=20mm　13 秒
        切断材：φ80mm SCM440H　L=50mm　25 秒

  3. 高精度な切断

    • 材料送りはACサーボモータを使用し切断精度を高めています。切断精度は±0.1程度です。
    • フローティング送りにより擦り傷を防止
    • SA-115NC は切断送りにAC サーボモータを搭載

  4. 用途に合わせたローダーを装備

    • M タイプ：平置きのスライド方式
    • MBL タイプ：リフトアップ方式で大量生産に最適

  5. ソフトウエア

    • タッチスクリーンにより操作が簡単
    • 切断材、使用鋸などの条件を入力すると推奨する切断条件を表示し、誰にでも簡単に設定できます。

画像

■仕様SA-78NCE-R（右から搭載）SA-78NCE（左から搭載）

SA-77NC-U
 SA-77NC-NF/NFA SA-115NC-U SA-115NC-NF/NFA
切断能力 ◎丸管 φ10～φ80mm φ20～φ115mm
●丸中実 φ10～φ80mm φ20～φ115mm
■角中実 10×10～55×55mm 20×20～80×80mm
切断機仕様 鋸刃仕様 使用鋸 チップソー　/　メタルソー チップソー　/　メタルソー
外径 φ285mm×2t φ220～φ285mm×2t φ360mm×2.5t φ325～φ360mm×2.5t
切削液 オイルミスト オイルミスト オイルミスト オイルミスト
ヘッド 主軸モータ 7.5kW 4P 5.5kW 4P(NF)
5.5kW 2P(NFA)		 11kW 4P 11kW 4P(NF)
11kW/P 2P(NFA)
主軸回転数 12～200rpm 1000～1500rpm(NF)
2000~3000rpm		 60～130rpm 1000～1200rpm(NF)
1500~2500rpm
ヘッド送り 油圧送り AC サーボモータ
油圧源 モータ 2.2kW　4P 3.7kW　4P
圧力 6MPa 6MPa
切り屑回収 チップコンベア バキューム チップコンベア バキューム
材料送り 材料送り駆動方法 AC サーボモータ
擦り傷防止方法 フローティング機構装置
材料送り長さ 10～500mm 10～500mm
切断長さ 10mm～（100mm 以上では受台必要） 10mm～（100mm 以上では受台必要）
先端切長さ 10～60mm
最小残材長さ 50mm+切断長さ 60mm+切断長さ
ローダー 型式 M6（スライド方式）/　MB-6（バンドル方式）
搭載容量 1700kg（M6）/ 3500kg（MB-6）
制御方式 シーケンサ PLC（プログラマブルコントローラ）
電源 3 相　AC200V、50/60Hz
寸法 長さ× 幅× 高さ 7300×3100×2060mm 7900×3100×2060mm
重量 切断機 3420kg 3540kg
