標準品
TMCメタルソー手動切断機
パイプ・形鋼・丸角棒など金属切断に用いられるもっともポピュラーな メタルソー湿式切断機。切断作業は全て手動で行いますが、被削材が多種類で切断数が少ない場合には効率的です。
■仕様
| TMC-315F | TMC-370F | |
|---|---|---|
| 操作 | 手動操作 | 手動操作 |
| 主軸モーター（kw）4/8P | 1.0/0.75 | 2.2/1.5 |
| 回転数(rpm) 60･50Hz | 50/25･42/21 | 44/22･36/18 |
| 使用メタルソー | φ315 | φ370 |
| 切削液ポンプ(W) | 100 | 100 |
| エアー圧 | --- | --- |
| 重量(kg) | 200 | 260 |
| 機械寸法(mm) | 720W×1040D×1660H | 720W×1070D×1780H |
| 標準付属品 | 取り扱い説明書1 冊 工具一式 HSS メタルソーφ315×2.5 1 枚 定寸ストッパー(500mm)1 式 切削液 |
取り扱い説明書1 冊 工具一式 ローラ台 HSS メタルソーφ370×2.5 1 枚 定寸ストッパー(500mm)1 式 切削液 |
標準品
TMCメタルソー自動切断機
パイプ・形鋼・丸角棒など金属切断用メタルソー湿式自動切断機。 クランプ～切断まで1 サイクルを自動で作動します。( 圧縮エアーが必要です。) 量産作業にはうってつけ切断速度が安定しますので切断寿命が向上します。2段切り替えの回転数で切断材に適した回転数を選べます。
■仕様
| TMC-315AC | TMC-370AC | |
|---|---|---|
| 操作 | クランプ・切断自動 | クランプ・切断自動 |
| 主軸モーター（kw）4/8P | 1.0/0.75 | 2.2/1.5 |
| 回転数(rpm) 60･50Hz | 50/25･42/21 | 44/22･36/18 |
| 使用メタルソー | φ315 | φ370 |
| 切削液ポンプ(W) | 100 | 100 |
| エアー圧 | 0.4～0.75MPa | 0.4～0.75MPa |
| 重量(kg) | 240 | 300 |
| 機械寸法(mm) | 720W×1040D×1550H | 720W×1140D×1620H |
| 標準付属品 | 取り扱い説明書1 冊 工具一式 HSS メタルソーφ315×2.5 1 枚 定寸ストッパー(500mm)1 式 切削液 |
取り扱い説明書1 冊 工具一式 ローラ台 HSS メタルソーφ370×2.5 1 枚 定寸ストッパー(500mm)1 式 切削液 |

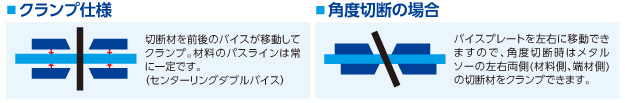

■切断能力
| TMC-315 | TMC-370 | |||
|---|---|---|---|---|
| 90° | 左45° | 90° | 左45° | |
| 丸パイプ◎ | 95 | 95 | 110 | 110 |
| 角パイプ□ | 85×85 | 75×75 | 100×100 | 80×80※（100） |
| アングル∟ | 85×85 | 75×75 | 100×100 | 80×80※（100） |
| 丸 棒● | 55 | 45 | 75 | 50 |
| 角棒■ | 50 | 40 | 75 | 50 |
※100×100の切断時にはバイスの調整が必要です。
■オプション ローラコンベヤ･定寸ストッパー(mm)
| 製品 | 長さ | ローラ幅 | ローラ経 | ピッチ |
|---|---|---|---|---|
| 供給コンベヤ | 1000～8000 （500mm単位） |
300 | φ38 | 100 |
| 排出コンベヤ | 1000～4500 （500mm単位） |
|||
| 定寸ストッパー | 1000 1500 2000 3000 | - | - | - |
| 測定長さ | - | - | - |
標準品
油圧式自動切断機 THV-370ACP
丸、角パイプ・フラットバー、アングル、チャンネルなどの形鋼・丸、角棒材など金属用メタルソー切断機の決定版。油圧クランプ、メタルソー垂直切り込み、回転数2段切り替え（プーリー変換）など充実の機能満載。油圧によりクランプ〜切断が自動で行えます。 ローラコンベヤ・定寸ストッパーなどのオプション装備も可能です。
■仕様
| 電源 | 3相 AC200V | |||
|---|---|---|---|---|
| 主軸モーター（kw） | 1.5 8P | 3.7 4P | ||
| 回転数（rpm）60・50Hz | 66/27・55/22 | 108/48・90/40 | ||
| 切削液ポンプ（W） | 100 | |||
| 使用メタルソー | φ370 | |||
| バイス最大開き（mm） | 160 | |||
| 切断角度 | 90°～左45° | |||
| 油圧（Mpa） | 2.5～3.5 | |||
| 油圧モーター（kw） | 1.5 | |||
| 重量（kg） | 1000 | |||
| 機械寸法（mm） | 800W×1800D×1930H | |||
■標準付属品
取り扱い説明書1冊・工具一式
定寸ストッパー(500mm)1式・切削液・油圧油
HSSメタルソー（φ370×2.5）1枚
■最大切断能力
| 角度 | 丸パイプ | 角パイプ | 長方形 | 丸棒 | 角棒 |
|---|---|---|---|---|---|
| 90°切断 | φ110 | 110×110 | 160×80 | φ75 | 65 |
| 左45°切断 | φ110 | 95×95 | 110×80 | φ55 | 50 |
標準品
油圧式自動切断機 FA-111/127DR
・中実材やパイプ形状の材料に適しています。
・コントロールパネルで簡単なトラブル原因を表示します。
・鋸刃ヘッドは垂直送りの為確実に安定した切断を行なえます。
・切断機ヘッドのバックラッシュ除去装置は鋸刃の寿命を安定させます。
標準品
油圧式自動切断機 FA-111/127NC FA111NC-SN
●NCタイプ
切断公差は±0.1ｍｍ（600ｍｍ長さ切断の場合）
●NC-SNタイプ
FA-111 NC-SNタイプは特許により後端端材長さは切断長さ+25mmの短さを実現しました。
■仕様
| 切断機仕様/切断機 | ＦＡ-１１１ＤＲ | ＦＡ-１１１ＮＣ ＦＡ-１１１ＮＣ-ＳＮ |
ＦＡ-１２７ＤＲ | ＦＡ-１２７ＮＣ | |||||
|---|---|---|---|---|---|---|---|---|---|
普通鋼 切断能力 |
丸パイプ | φ114 | φ114 | φ127 | φ127 | ||||
角パイプ |
110×110 | 110×110 | 115×115 | 115×115 | |||||
| 丸棒 | φ75 | φ75 | φ90 | φ90 | |||||
| 角棒 | 70×70 | 70×70 | 90×90 | 90×90 | |||||
| 主軸回転数 | 22～162rpm | 22～162rpm | 22～88rpm | 22～88rpm | |||||
| 主軸動力 | 3.75Kw・4P | 3.75Kw・4P | 3.75Kw・4P | 3.75Kw・4P | |||||
| 鋸刃仕様 | φ250～370 | φ250～370 | φ250～400 | φ250～400 | |||||
| 切削液 | 切削液（オプション：ミスト装置） | ||||||||
| 先端材切断長 | 30 | 30 | 30 | 30 | |||||
| 後端材切断長 | 60＋切断長さ | 60＋切断長さ 25＋切断長さ（SN) |
60＋切断長さ | 60＋切断長さ | |||||
| 材料送り長さ/回 | 10～600 | 10～1000 | 10～600 | 10～1000 | 10～1000 | 10～600 | 10～1000 | ||
| 材料送り可能回数 | 3回 | 無制限 | 3回 | 無制限 | |||||
| ローディング | 油圧シリンダー | サーボモーター | 油圧シリンダー | サーボモーター | |||||
寸法（L×W×H） |
2310× 1100× 1850 |
3050× 1100× 1850 |
2200× 1200× 1900 |
2600× 1200× 1900 |
2310× 1100× 1850 |
3050× 1100× 1850 |
2200× 1200× 1900 |
2600× 1200× 1900 |
|
| 重量 | 1540 | 1600 | 1600 1650（SN) |
1700 1800（SN) |
1510 | 1610 | 1520 | 2570 | |
