非鉄金属用切断機CUTTING MACHINE FOR NONFERROUS METAL

切断機標準品

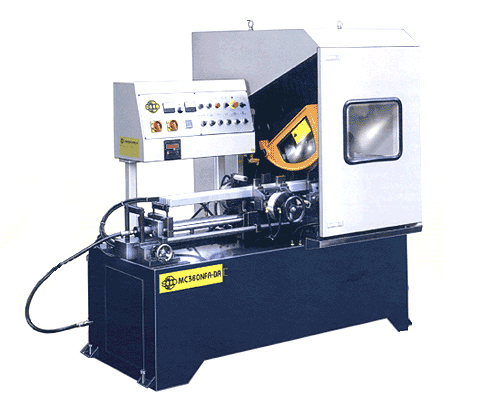

MC-360NFA-DR

特徴
  1. 高精度 切断

    高剛性構造により、振動が少なく高精度な切断

  2. デジタル設定

    デジタル表示で切断長を容易に設定可能
    クランプロ金の交換が簡単

  3. 切断材料

    アルミニウム、真鍮、銅、PVC、カーボンファイバー

ご要望により、切断材質に合わせた主軸回転数、鋸仕様、冷却システムをご用意いたします。

■仕様

切断能力 中実丸 φ90mm
正方形管 90mm
長方形管 175×50mm
丸パイプ φ110mm
送り速度
主軸モータ
調節弁により可変
5.5kW(ご要望により変更可能)
鋸仕様 超硬丸鋸 外径355mm
回転数 4190rpm(ご要望により変更可能)
冷却装置 ポンプ循環式またはミスト発生装置
圧縮空気 0.6MPa、250NL/min
寸法 2000×1100×1650mm
重量 800kg
オプション 1.集塵機 2.インバータ

切断機標準品

HHS-610NFA-NC

特徴
  1. 高精度 切断

    高剛性構造により、振動が少なく高精度な切断

  2. サーボ制御による定寸装置

    切断長さ精度: ±0.1mm

  3. リトラクト機構により擦れ傷を防止

    切断後、材料が前後に移動し切断面への擦れ傷を防止。

  4. 簡単操作のタッチスクリーン

    操作がわかりやすく、簡単なタッチスクリーン付き。

高出力モータにより、切断速度が速く生産性が高い。

■仕様

切断能力 長方形 幅 410 mm x 高さ 150mm
φ190 x 2 本
正方形 高さ190 mm x 幅410mm
非鉄、アルミニウム、プラスチック等の切断用
切断長さ
端材長さ
6 ~ 600mm(3 回送りまで可能、最長1800mm)
20 ~ 2000mm
主軸モータ 100mm
鋸仕様 外径450 ~ 610mm ミスト発生装置付き
制御 NC+タッチスクリーン
寸法 2400 x 2300 x 2000mm
重量 3000 kg
オプション 1.集塵機 2.インバータ

切断機標準品

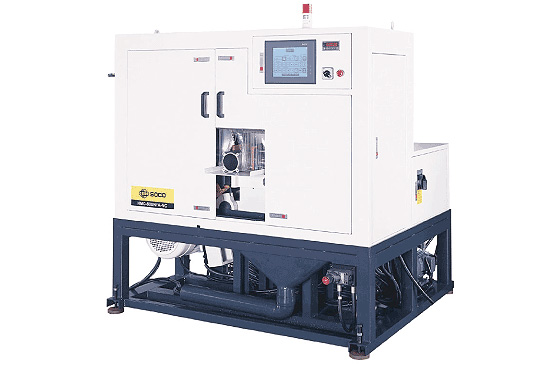

HMC-600NFA-NC

特徴
  1. 高精度 切断

    高剛性構造により、振動が少なく高精度な切断

  2. サーボ制御による定寸装置

  3. リトラクト機構により擦れ傷を防止

    切断後、材料が前後に移動し切断面への擦れ傷を防止。

  4. 簡単操作のタッチスクリーン

    操作がわかりやすく、簡単なタッチスクリーン付き。

垂直バイスと水平バイスによるメインバイス付き。
水平バイスにはV型口金が使用可能。

■仕様

切断能力
アルミニウム
(A6061BE 切断時)
中実材 丸:φ120mm 正方形:120×120mm
パイプ 丸:φ204mm 正方形:175×175mm
長方形:200×175mm
Vクランプロ金使用時はφ137mm
切断長さ 1回最大送り550mm(2回以上の送り可能)
主軸モータ 11kW×4P
主軸回転数 1740RPM(φ610 使用時)、2780RPM(φ400 使用時)
材料送り装置 NC サーボモータ、水平バイス
クランプ メインバイス:垂直、水平バイス(水平用V口金使用可)
油圧モータ 2.2kW×4p、20L/min、ツインヘッド(3 ~ 5MPa)
鋸仕様 超硬丸鋸φ400 ~ 610mm、ミスト発生装置付き
制御 NC+ タッチスクリーン
重量 1500kg
寸法 2000×1850×1850mm
オプション 1. 集塵機
