半自動面取機CUTTING MACHINE FOR NONFERROUS METAL

  • ・パイプの内面、外面の面取りが同時にできます。
  • ・プーリー変換により被削材に最適な主軸回転数を設定できます。

画像

■オプション

  1. インバーター使用
  2. 外周R加工用ツールシート
  3. 面取り角度は、15°/20°/30°/45°/60°から選んでください。

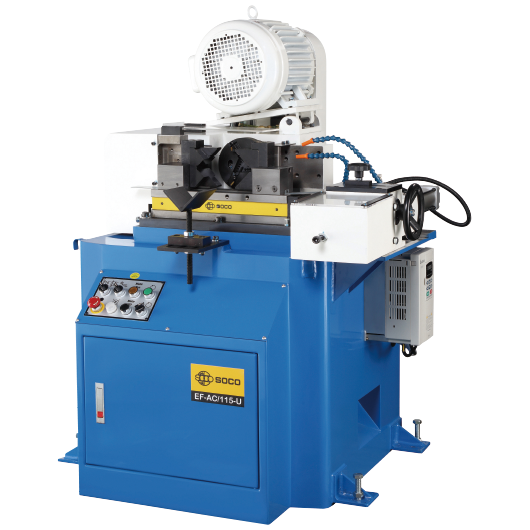

    EF-AC/115Uは、ユニバーサルタイプのクランプジョーにより、パイプの外径が変わっても正確にクランプできます。

面取機標準品

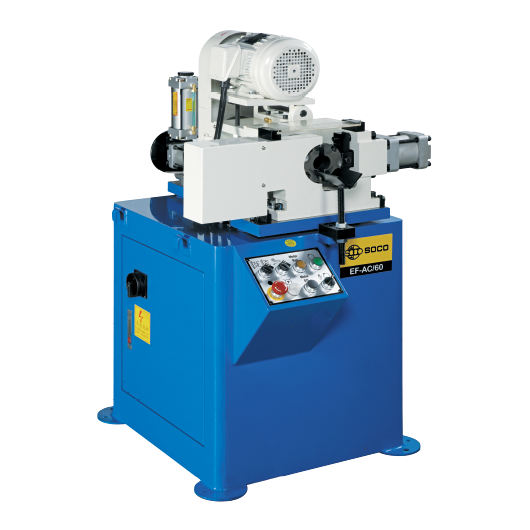

EF-AC/60

パイプ経φ60mm までの面取り加工が可能。

面取機標準品

EF-AC/80

パイプ経φ80mm までの面取り加工が可能。2.2kW モータ搭載

面取機標準品

EF-AC/115U

パイプ経φ115mm までの面取り加工が可能。
ユニバーサルクランプによりパイプ径が変わっても2種類のクランプで対象サイズを面取りできます。

■仕様

型名 EF-AC/60 EF-AC/80 EF-AC/115 EF-AC/115U
材料径 パイプ φ16~φ60mm
厚み:2
φ16~φ80mm
厚み:4
φ16~φ115mm
厚み:4.5
φ16~φ115mm
厚み:4.5※1
主軸モータ 0.75kW×4P 2.2kW×6P 3.7kW×6P 3.7kW×6P
圧縮空気源 0.6~0.9MPa、120NL/min
重量(kg) 270 360 450 450
長さ×幅×高さ 640×1000×1110mm 800×750×1350mm 930×750×1350mm 1100×890×1350mm

■オプション

  1. ご指定サイズのクランプジョー
  2. インバータの要否をご指定ください。
  3. BTM 付属の場合はサイズ毎の番号をご指定ください。

※1.φ16~φ40の面取にはオプションクランプ・ツールシート必要

■標準ツールシート一覧

15° 20° 30° 45° 60°
φ16~φ38(A) A-15 A-20 A-30 A-45 A-60
φ38~φ54(B) B-15 B-20 B-30 B-45 B-60
φ50~φ115(C) C-15 C-20 C-30 C-45 C-60
φ9~φ15(F) F-15 F-20 F-30 F-45
