全自動面取機AUTOMATIC TUBE END CHAMFERING MACHINE

【長尺タイプ】 最大加工長さ3000mm・最大加工外径φ90mm

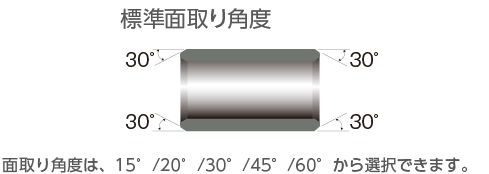

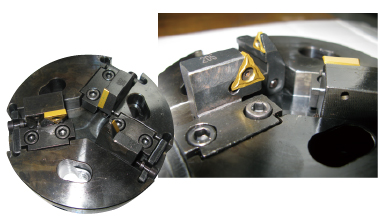

最大長さ3000mm までのパイプの両端の内面、外面、端面の同時加工ができ、オプションのBTM 自動供給機により連続運転が可能です。無垢材の外周部面取加工や、外周部R 面取加工も可能(オプション)です。

画像

面取機標準品

DEF-FA/52 両端面取機

パイプ経φ52mm まで可能です。
パイプ長さ150mm~2000mm まで可能です。
パイプ長さ1000/2000mm の機種から選んでください。

面取機標準品

DEF-FA/52+BTM 両端面取機+自動供給機

パイプ経φ52mm まで可能です。
パイプ長さ150mm~2000mm まで可能です。
パイプ長さ1000/2000mm の機種から選んでください。
自動供給機BTM と組み合わせ完全自動化が可能です。
自動供給機BTM は、材料径に合わせて4 種類から選んでください。

面取機標準品

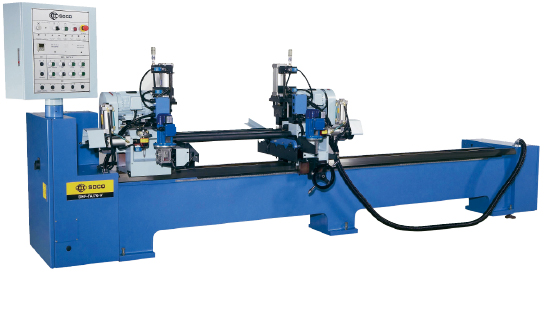

DEF-FA/76-V 両端面取機

長さ250mm~300mmまでのパイプの両端面取機。
パイプ径φ76mmまで可能です。
切断機SA-78NCEとインライン接続が可能。
ウォーキング送りで正確な材料送りが出来ます。

面取機標準品

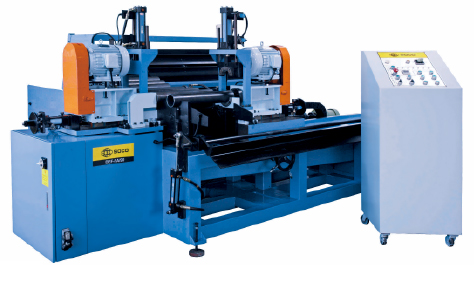

DEF-FA/90+BTM 両端面取機+自動供給機

長さ300mm~2000mmまでのパイプの両端面取機。 パイプ径φ90mmまで可能です。 自動供給機BTMと組み合わせ完全自動化が可能。 大径パイプでもウォーキング送りで滑らかな材料送りができます。

面取機標準品

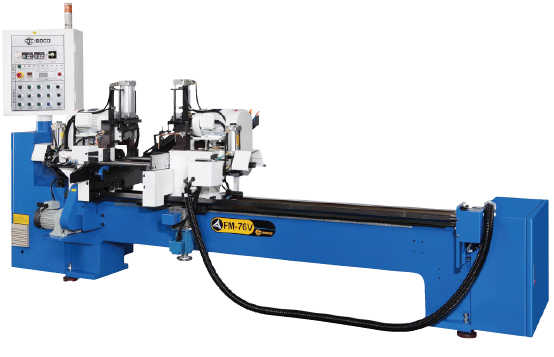

FM-76V 測長機能付両端面取機

長さ250mm~3000mmまでのパイプの両端面取機。
パイプ径φ76mmまで可能。
公差外の製品を検出します。

■仕様

型名 DEF-FA/52 DEF-FA/52+BTM DEF-FA/76-V FM-76V DEF-FA/90+BTM
材料長さ a. 150~1000mm
b. 150~2000mm
a. 250~1000mm
b. 250~2000mm
c. 250~3000mm
a. 300~1000mm
b. 300~2000mm
パイプ材料径
(Max. 厚み)
φ16~φ52mm
厚み:3
φ16~φ76mm
厚み:3
φ50~φ90mm
厚み:4.5
BTM(自動供給機) #1)φ16~φ26
#2)φ18~φ32
#3)φ24~φ46
#4)φ40~φ57
#1)φ16~φ26
#2)φ18~φ32
#3)φ24~φ46
#4)φ40~φ57
#5)φ50~φ76
#5)φ50~φ90
空気圧仕様 0.6~0.8MPa、120NL/min -
油圧仕様 オプション
1.5kW
タンク容量:120L
オプション
2.2kW
タンク容量:120L
2.2kW
タンク容量:120L
主軸モータ 1.5kW 4P×2 2.2kW 4P×2 2.2kW 6P×2
ラックタイプ
重量
1200kg(1000mm) 1400kg(1000mm) 1630kg(1000mm) 1700kg(1000mm)
ラックタイプ
寸法
長さ×幅×高さ
2110×1300×1590mm
(1000mm)
2560×1800×1760mm
(1000mm)
2560×2100×1760mm
(1000mm)
3475×1570×1720mm
(1000mm)

【短尺タイプ】 加工長さ25~300・350mm・最大加工外径φ90mm

最小径16mm、最短長さ25mmのパイプ両端の内面、外面、端面の同時加工ができます。オプションのBTM 自動供給機により連続運転が可能です。無垢材の外周部面取加工や、外周部R 面取加工も可能(オプション)です。

画像

面取機標準品

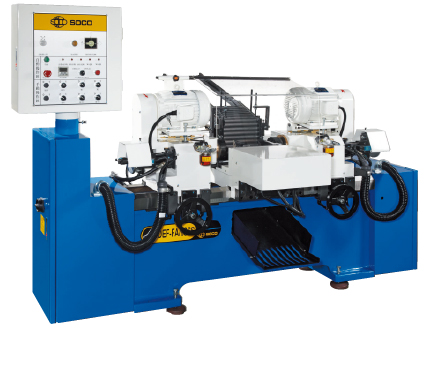

DEF-FA/63SS 両端面取機

長さ25mm~300mmまでのパイプの両端面取機。
パイプ径φ60mmまで可能です。

面取機標準品

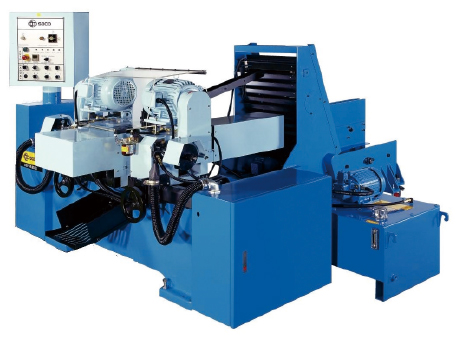

DEF-FA/90SS 両端面取機

長さ25mm~350mmまでのパイプの両端面取機。
パイプ径φ90mmまで可能です。

面取機標準品

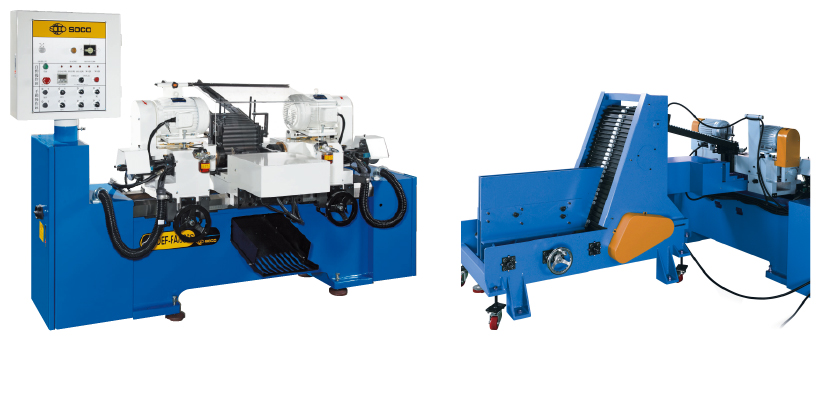

DEF-FA/63SS+BTM 両端面取機+自動供給機

長さ25mm~300mmまでのパイプの両端面取機。
パイプ径φ63.5mmまで可能です。
自動供給BTMと組み合わせ完全自動化が可能。
自動供給BTMは、材料径に合わせて4機種から選んでください。

面取機標準品

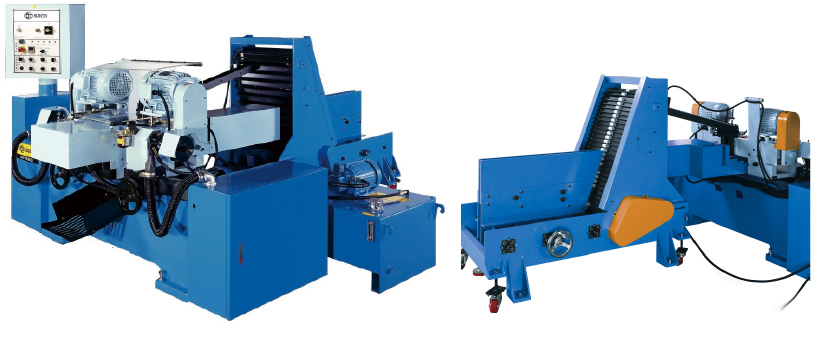

DEF-FA/90SS+BTM 両端面取機+自動供給機

長さ25mm~350mmまでのパイプの両端面取機。
パイプ径φ90mmまで可能です。
自動供給BTMと組み合わせ完全自動化が可能。
自動供給BTMは、材料径に合わせて5機種から選んでください。

■仕様

型名 DEF-FA/63SS
DEF-FA/63SS+BTM
DEF-FA/90SS
DEF-FA/90SS+BTM
材料長さ 25~300mm 25~350mm
パイプ材料径(mm)
(Max. 厚み)
φ16~φ63.5mm
厚み:4
φ16~φ90mm
厚み:4
BTM(自動供給機) #11)φ16~φ26
#12)φ18~φ32
#13)φ24~φ46
#14)φ40~φ57
#15)φ50~φ85
空気圧仕様 -
油圧仕様 1.5kW
タンク容量:100L
主軸モータ 1.5kW 6P×2 2.2kW 6P×2
ラックタイプ
重量
1550kg 1680kg
ラックタイプ
寸法
長さ×幅×高さ
2280×1560×1590mm 2280×1640×1590mm
